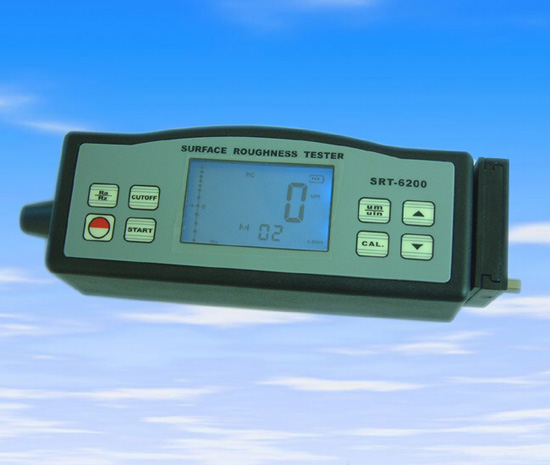

Bu cihaz, dört standartları ile uyumlu ISO, DIN, ANSI ve JIS ve üretimde yaygın olarak kullanılır.Çeşitli makina parçaların ve işlenmiş parçaların yüzey pürüzlülüğünü ölçmek için tasarlanan bu cihaz seçilen ölçüm koşullarına göre hesaplama yaparak tüm ölçüm parametrelerini görüntüler.
Yüzey pürüzlülük ölçme sensörü düzgün yüzey üzerine yerleştirilerek,sensörün yüzey hareketi boyunca slaytlar testeleri içinde.indüksiyon bobinleri endüktif miktarı
yüzeye orantılı olarak analog sinyalFaz duyarlı doğrultucu çıkış sonunda pürüzlülüğü.
Sonra özel DSP ??süreçleri ve hesaplar ve LCD ekranda ölçüm sonuçları çıktılar alınır.
|
|
Ölçülen parametreler: Ra, Rz,
Pürüzlülük profili (R)
Standart: ISO,DIN,ANSI,JIS
Birim: µm/µinch
Ekran çözünürlüğü: 0.001µm / 0.04µinch
Ölçüm aralığı: Ra: 0.05 -10 µm
Rz: 0.020-100 µm
Cut off uzunlukları:
0.25mm
0.8 mm
2.5 mm
Ekran: 4 hane, 10 mm LCD mavi aydınlatmalı,
Doğruluk:% 10'dan fazla olmamalıdır.
Dalgalanma gösterge değeri:% 6'dan fazla olmamalıdır.
Sensör:
Test Prensibi: Endüktans tipi
Probe Pin yarıçapı: 10um
Probe Pin Malzemesi: Elmas
Prob Ölçme Gücü: 16Mn (1.6gf)
Probe Açısı: 90 °
Rehberlik Başkanı Dikey Radius: 48mm
Maksimum sürüş inme: 17.5mm/0.7inch
Kesim uzunluğu (l): 0,25 mm / 0,8 mm / 2,5 mm isteğe bağlı
Değerlendirme uzunluğu: 1 ~ 5 cut off isteğe bağlı
Sürüş hızı:
örnekleme süresini = 0.25mm Vt = 0.135mm / s
örnekleme uzunluk = 0,8 Vt = 0,5 mm / s
örnekleme süresini = 2.5mm Vt = 1mm / s
Vt = 1mm / s dönen
Çözünürlük: 0.001µm <10µm okuma
0.01µm eğer 10µm ? okuma <100µm
0.1µm ? 100µm okur
Güç Li-ion pil: şarj edilebilir
Çalışma koşulları: Sıcaklık. 0-50 ?
Nem <% span="">
Boyut: 140x57x48 mm (5.5x2.2x1.9 inç)
Ağırlık: 420 g
|
